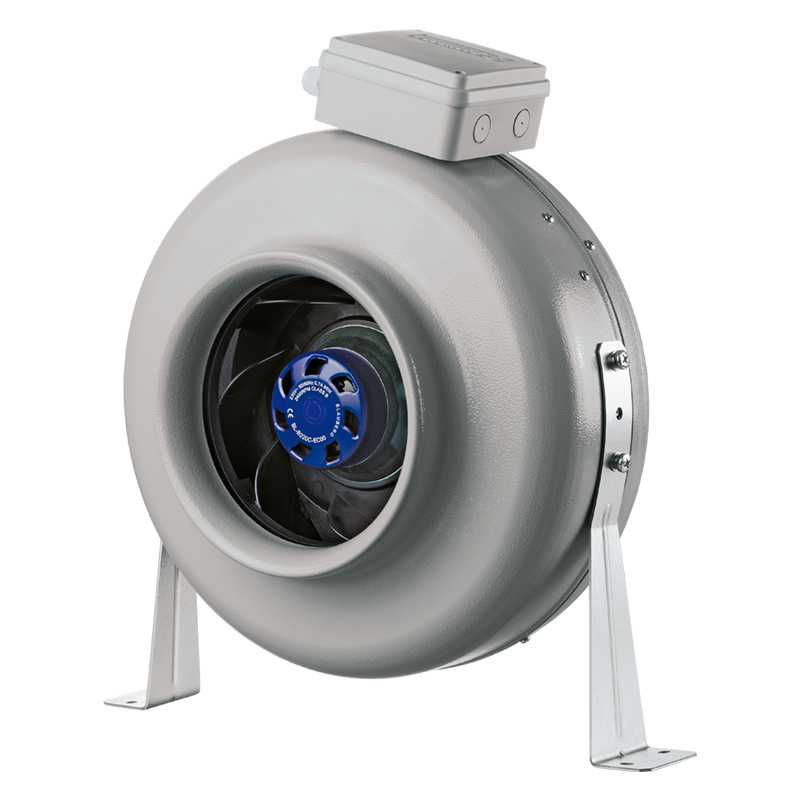

Blauberg Centro-M EC

Thương hiệu:

Model:

Radial-Rohrventilatoren mit EC-Motor. Maximale Förderleistung bis zu 4790 m³/h.

ANWENDUNG

Zu- und Abluftsysteme für verschiedene Räume. Direkte Montage in das Lüftungsrohrsystem. Für die Einrichtung von energiesparenden und steuerbaren Belüftungssystemen. Kompatibel mit Lüftungsrohren mit einem Durchmesser von 100 bis 400 mm.

MOTOR

Hochleistungs-EC-Gleichstrommotor mit Außenläufer und Laufrad mit rückwärts gekrümmten Schaufeln. Die EC-Technik erfüllt die aktuellen Anforderungen an energieeffiziente, kontrollierte Lüftung und ermöglicht eine Energieeinsparung von bis zu 35 % im Vergleich zu Asynchronmotoren. EC-Motoren sorgen für eine optimale Steuerung im ganzen Drehzahlbereich des Ventilators und sind mit einem Überhitzungsschutz mit automatischem Neustart ausgestattet. Der EC-Motor hat keine Reibungs- und Verschleißteile wie Kondensator und Bürsten. Stattdessen wird eine wartungsfreie EC-Steuerungselektronik verwendet. Das Laufrad ist dynamisch ausgewuchtet. Der Ventilator ist kompatibel mit 50 Hz- und 60 Hz-Stromnetzen und die maximale Drehzahl ist nicht von der Netzfrequenz abhängig.

BETRIEB UND DREHZAHLREGELUNG

Die Drehzahl des Ventilators wird mit einem 0-10-V-Steuersignal aus folgenden Quellen gesteuert:

Integrierter oder externer Drehzahlregler;
Regler mit Sensoren;
Zentrales Gebäudeleitsystem.

Der Steuersignalwert ändert sich in Abhängigkeit von Lufttemperatur, Druck, Rauchkonzentration und anderen Parametern. Bei Änderung des Signalwertes ändert der Ventilator mit EC-Motor entsprechend die Drehzahl und liefert die erforderliche Luftmenge an das Lüftungssystem.

AUFBAU

Das Gehäuse ist aus Stahl mit einer speziellen Polymerbeschichtung gefertigt. Gehäuseform aerodynamisch optimiert. Externer Anschlusskasten für den Anschluss an das Stromnetz.

MONTAGE

Beliebige Einbaulage. Die Ventilatoren mit Anschlussdurchmessern von 100 bis 315 mm werden mit standardmäßig mitgelieferten Montagehalterungen an Wand oder Decke befestigt. Die Ventilatoren Centro-M EC 315 max, 355 und 400 werden mit Montagehalterungen am Gehäuse befestigt. Flexible Lüftungsrohre werden mit Klemmen an den Ventilatorstutzen befestigt.
