Blauberg KOMFORT ЕС LB(E)

Lüftungsanlagen für effi ziente Be- und Entlüftung in Gewerbe-, Büro- und anderen öffentlichen oder industriellen RäumlichkeitenDie kontrollierte, energiesparende Beund Entlüftung sorgt für ein angenehmes MikroklimaReduzierte Lüftungswärmeverluste im Raum durch WärmerückgewinnungKompatibel mit Lüftungsrohren mit einem Durchmesser von 160, 200 und 250 mm

MOTOREN

Für Be- und Entlüftung werden hocheffi ziente, elektronisch kommutierte Außenläufermotoren und Radiallaufräder verwendet. Die Lüftungsanlagen KOMFORT EC LB(E) 300/LB(E) 400 verfügen über Ventilatoren mit vorwärts gekrümmten Schaufeln, die für einen konstanten Luftstrom sorgen.
Die Lüftungsanlagen KOMFORT EC LB(E) 700 verfügen über Ventilatoren mit rückwärts gekrümmten Schaufeln.
EC-Motoren erreichen ein sehr gutes Verhältnis von Leistung zu Fördervolumen und ermöglichen so energieeffi ziente Lüftung nach aktuellsten Anforderungen. EC-Motoren zeichnen sich durch hohe Leistung, niedrigen Geräuschpegel und optimale Steuerbarkeit bei allen Drehgeschwindigkeiten aus. Die Turbinen sind dynamisch ausgewuchtet.

AUFBAU

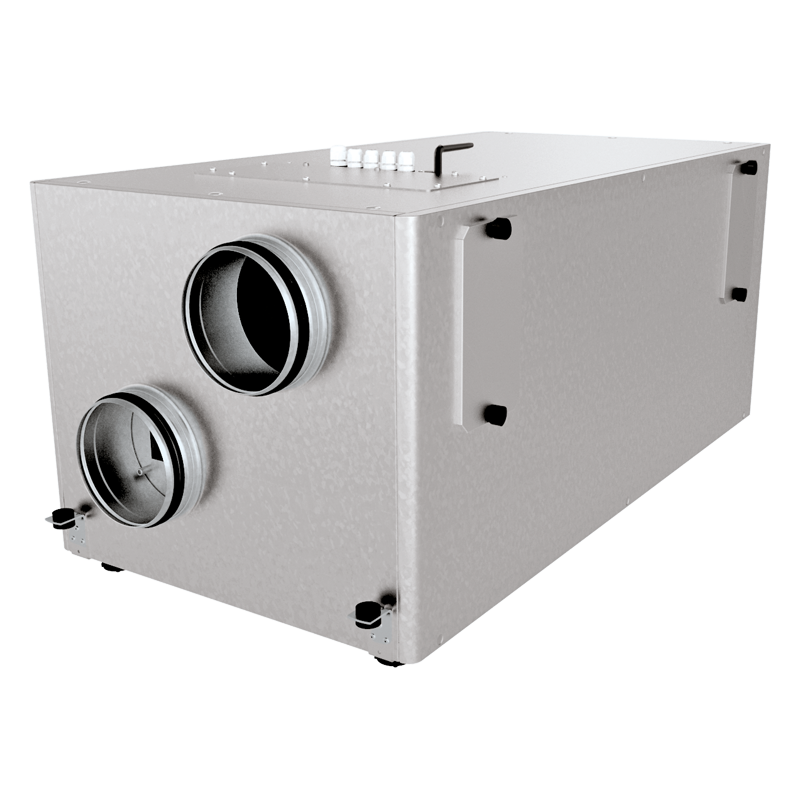

Doppelwandiges Gehäuse aus Aluzink, schall- und wärmeisoliert durch 40 mm dicke Auskleidung aus Mineralwolle. Gehäuse mit Montagehaltern mit vibrationsabsorbierenden Verbindungsstücken für eine einfache Montage. Die Seitenblenden ermöglichen einen bequemen Zugang zur Wartung der Filter. Die Anlage ist so konstruiert, dass sie links- und rechtsseitig montiert werden kann. Die Anschlussstutzen befi nden sich an den Seiten des Gehäuses und sind für eine dichte Verbindung mit den Lüftungsrohren gummigedichtet.

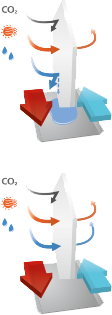

Die Modelle KOMFORT EC LB(E)… verfügen über einen Gegenstrom-Plattenwärmetauscher aus Polystyrol zur Wärmerückgewinnung. Eine Auffangwanne unter dem Wärmetauscher dient der Sammlung und Ableitung des Kondensats.
Die Modelle KOMFORT EC LB(E)…-E verfügen über einen Enthalpie-Gegenstrom-Plattenwärmetauscher zur Wärme- und Feuchterückgewinnung. Durch die Feuchterückgewinnung entsteht im Enthalpie-Wärmetauscher kein Kondensat.
Die Luftströme im Wärmetauscher sind vollständig getrennt. Gerüche und Verschmutzungen aus der Abluft gelangen auf diese Weise nicht in die Zuluft. Die Wärmerückgewinnung basiert auf der Übertragung der Wärme oder Wärme und Feuchte über die Wärmetauscherplatten. In der kalten Jahreszeit wird die Außenluft im Wärmetauscher durch die Wärmeenergie der Abluft erwärmt. Die Wärmerückgewinnung reduziert Lüftungswärmeverluste und hilft dadurch Heizkosten zu sparen. In der warmen Jahreszeit erfolgt der Prozess umgekehrt. Die warme Außenluft wird im Wärmetauscher durch die kältere Abluft abgekühlt. Dadurch wird die Betriebsbelastung für Klimaanlagen reduziert und Strom gespart.

LUFTFILTERUNG

Zwei eingebaute G4 und F7 Kassettenfi lter sorgen für Zuluftfi lterung. Ein G4 Abluftfi lter sorgt für Abluftfi lterung.

HEIZREGISTER

Die Modelle KOMFORT EC LBE S21 verfügen über eine elektrische Nachheizung zur zusätzlichen Erwärmung der Zuluft nach dem Wärmetauscher.
Die Modelle KOMFORT EC LB S21 haben keine Heizungen. Externe Vor- und Nachheizungen sind als Sonderzubehör erhältlich.

Das Modell KOMFORT EC LB(E) S21 ist mit einer Bypassklappe ausgestattet, die sich im Sommer automatisch öffnet, wenn ein Raum mit Außenluft gekühlt werden soll.
Wenn die Anlage mit einem Elektro-Heizregister ausgestattet ist, wird die Bypassklappe standardmäßig für den Frostschutz des Wärmetauschers eingesetzt (bei Anlagen ohne Elektro-Heizregister wird der Frostschutz standardmäßig durch periodisches Abschalten des Zuluftventilators gewährleistet).

MONTAGE

Bodenmontage und Deckenmontage mit Fixierbügeln. Bei der Montage muss die Kondensatabführung sowie ungehinderter Zugang für Wartungsarbeiten und Filterwechsel sichergestellt sein.

STEUERUNG

Die Lüftungsanlagen KOMFORT EC LB… S21 verfügen über eine eingebaute Steuereinheit. Das Bedienfeld ist nicht im Lieferumfang enthalten (als Zubehör erhältlich).
Die Steuerung S21 ermöglicht die Integration der Anlage in ein Smart Home- oder Gebäudeleitsystem.
Die Lüftungsanlage kann mit der App Blauberg AHU über WLAN gesteuert werden.

Funktionen	KOMFORT EC LB(E) S21
WLAN-Steuerung der Lüftungsanlage über die mobile App	+
Steuerung der Lüftungsanlage über ein Bedienfeld	Bedienfeld S22 (optional)
Steuerung der Lüftungsanlage über ein drahtloses Bedienfeld	Bedienfeld S22 WiFi (optional)
Steuerung der Lüftungsanlage über ein LCD-Bedienfeld mit Kabel	Bedienfeld S25  (optional)
BMS (Building Management System)	RS-485
	WiFi
	Ethernet
	MODBUS (RTU, TCP)
Blauberg Cloud Server	+
Einstellung der Lüftungsstufe	+
Filterwechselanzeige	gemäß Stundenzähler
	gemäß Differenzdruckschalter für Filterverschmutzung
Alarmanzeige	vollständige Alarmbeschreibung in der mobilen App
Zeitgesteuerter Betrieb	+
Bypass	automatisch gesteuert
	manuell gesteuert
Timer	+
Boost-Betrieb	+
Kamin-Betrieb	+
Frostschutz	durch zyklische Abschaltungen des Zuluftventilators
	über Vorheizung (optional)
	über Bypassklappe
Anschluss eines Nachheizregisters	optional
Anschluss eines Kühlregisters	optional
Kontrolle der Mindest-Zulufttemperatur	+
Feuchtigkeitskontrolle	optional
CO2-Kontrolle	optional
VOC-Kontrolle	optional
PM2.5-Kontrolle	optional
Anschluss eines Brandmelders	optional

Optional: diese Funktion ist bei Einsatz des entsprechenden Zubehörteils (siehe Zubehör) verfügbar.
