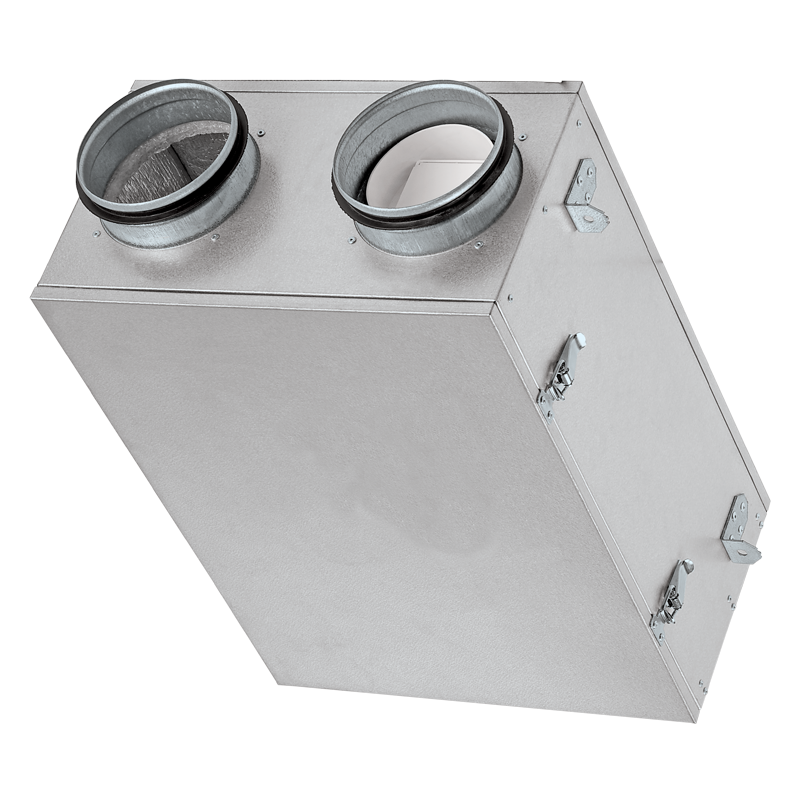

Blauberg KOMFORT Ultra D105

Lüftungsanlage für effi ziente und energiespa rende Be- und Entlüftung in Wohnun gen, Häusern und anderen kleinen Räumen. Wärmerückgewinnung reduziert Lüftungswärmeverluste im Raum. Schafft angenehmes Mikroklima durch Regelung des Luftaustauschs. Kompatibel mit Lüftungsrohren mit einem Durchmesser von 125 mm.

Das doppelwandige, kompakte Gehäuse aus Aluzink ist durch eine 15 mm Auskleidung aus Polyethylen-Schaumstoff schall- und wärmeisoliert. Am Gehäuse sind Montagehalter für eine einfache Montage angebracht. Die Anschlussstutzen befi nden sich an den Seiten des Gehäuses und sind für eine luftdichte Verbindung mit den Lüftungsrohren gummigedichtet. Die Zu- und Abluftstutzen sind mit Rückschlagklappen ausgestattet. Die aufklappbare Wartungstür mit Schnappverschluss ermöglicht einen bequemen Zugang für Servicearbeiten, Reinigung, Filterwechsel usw.

Für die Be- und Entlüftung werden Zu- und Abluftventilatoren mit einem Außenläufer-Asynchronmotor verwendet. Das Radiallaufrad mit vorwärts gekrümmten Schaufeln gewährleistet einen hohen Druck und niedrigen Geräuschpegel des Ventilators. Die Motoren verfügen über einen eingebauten Überhitzungsschutz. Die Turbinen sind dynamisch ausgewuchtet. Die Motorkugellager gewährleisten eine lange Nutzungsdauer.

Das Modell KOMFORT Ultra D105-A verfügt über einen Kreuzstrom-Plattenwärmetauscher aus Polystyrol zur Wärmerückgewinnung. Das Kondenswasser wird über die Auffangwanne unter dem Wärmetauscher gesammelt und abgeleitet. Das Modell KOMFORT Ultra D105 verfügt über einen Enthal pie-Kreuzstrom-Plattenwärmetauscher zur Wärme- und Feuchterückgewinnung. Dank der Feuch te rückgewinnung produziert der Enthalpie- Wärmetauscher kein Kondensat. Die Luftströme in Wärmetauscher sind vollständig getrennt. Gerüche und Verschmutzungen aus der Abluft gelangen auf diese Weise nicht in die Zuluft. Die Wärmerückgewinnung basiert auf der Übertragung der Wärme oder Feuchte und Wärme durch die Wärmetauscherplatten. In der kalten Jahreszeit wird die Außenluft im Wärmetauscher durch die Abluft-Wärmeenergie erwärmt. Wärmerückgewinnung reduziert die Lüftungswärmeverluste und spart Heizkosten. In der warmen Jahreszeit erfolgt der Prozess umgekehrt. Die warme Außenluft wird im Wärmetauscher durch die kühle Abluft abgekühlt. Dadurch wird die Betriebsbelastung für Klimaanlagen reduziert und Strom gespart.

FROSTSCHUTZ

Das integrierte Frostschutzsystem des Modells KOMFORT Ultra D105-A schaltet den Zuluftventilator im Falle einer Vereisungsgefahr, die vom Temperatursensor gemeldet wird, ab, damit die Oberfl äche des Wärmetauschers von dem warmen Abluftstrom erwärmt werden kann. Danach schaltet sich der Zuluftventilator ein und die Lüftungsanlage wechselt wieder in den Standardbetrieb.

Die eingebauten Zu- und Abluftfilter der Filterklasse G4 sorgen für Luftreinigung.

STEUERUNG

Die Lüftungsanlage hat drei Lüftungsstufen. Die Luftdurchsatzregelung erfolgt über den externen Drehzahlregler CDP-3/5.

MONTAGE

Innenraummontage in waagerechter Position. Die kompakte Gehäusegröße ermöglicht die Montage in einer Zwischendecke. Auf Basis dieser Lüftungsanlage kann ein kleines Luftverteilungsnetz zur Zentrallüftung montiert werden. Für das Modell KOMFORT Ultra D105-A müssen die Kondensatabführung und der ungehinderte Zugang zur aufklappbaren Wartungsklappe für Wartungsarbeiten und Filterwechsel sichergestellt sein.
